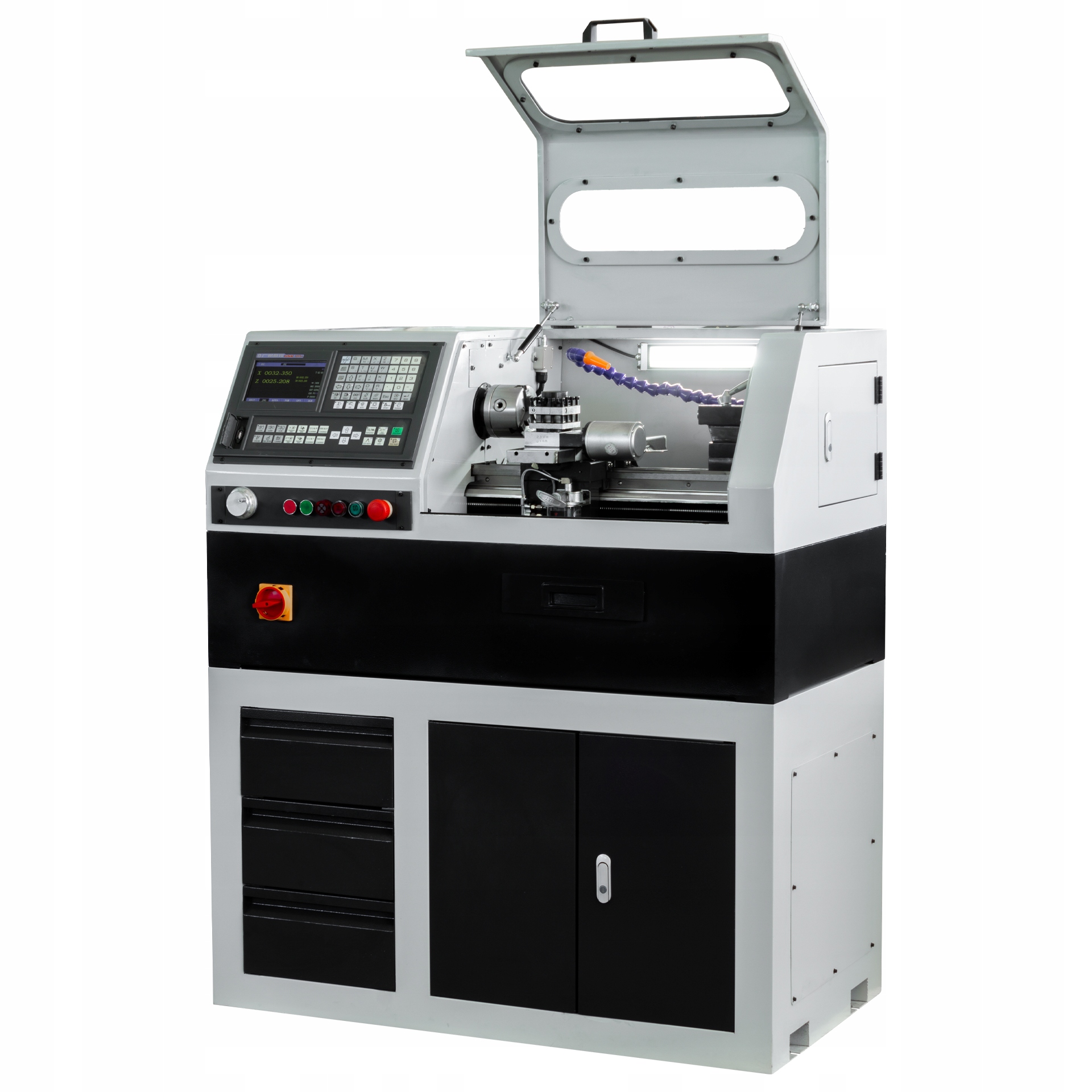

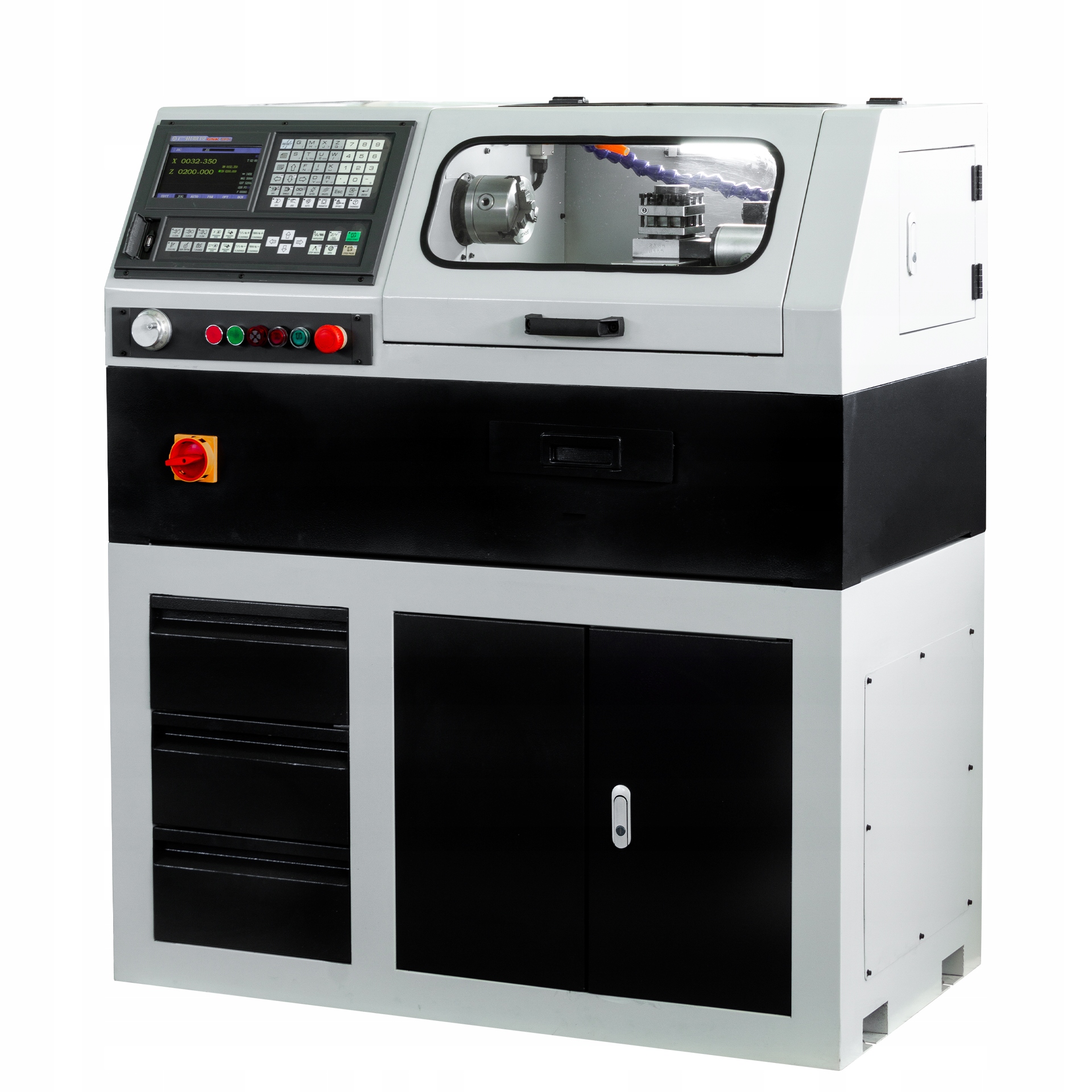

Tokarka CNC do metalu 210x400 z płaskim łożem – kompaktowe i wydajne rozwiązanie do precyzyjnej obróbki

Model 210x400 to nowoczesna tokarka CNC przeznaczona do precyzyjnej obróbki metalu w warunkach warsztatowych
i produkcyjnych. Dzięki zasilaniu jednofazowemu (230 V) może być użytkowana również w mniejszych zakładach
oraz pracowniach, bez potrzeby instalacji przemysłowej infrastruktury elektrycznej.

Urządzenie zostało zaprojektowane z myślą o maksymalnej funkcjonalności w kompaktowej formie. Dzięki zastosowaniu nowoczesnego sterownika GSK928TD-L, tokarka oferuje zaawansowane możliwości obróbcze
przy jednoczesnym zachowaniu intuicyjnej obsługi. To doskonały wybór zarówno dla użytkowników indywidualnych,
jak i firm poszukujących niezawodnej maszyny o dużej precyzji i wysokiej efektywności.

✅ Główne cechy urządzenia:

• Sterowanie CNC – GSK928TD-L:

  Wyposażony w 32-bitowy procesor oraz programowalny układ logiczny CPLD, zapewnia precyzyjne sterowanie ruchem. Interfejs użytkownika jest przejrzysty i łatwy w obsłudze, a system umożliwia synchronizację wielu instrukcji dla zwiększenia wydajności.

• Dokładność i wydajność:

  Oś X i Z z dokładnością do 0,001 mm, interpolacja do 15 m/min oraz możliwość kompensacji luzów, długości narzędzia i promienia frezu.

• Bezpieczeństwo i stabilność pracy:

  Podwójne ograniczniki programowe, funkcje detekcji niskiego ciśnienia, blokada parametrów, system hasłowy oraz stabilny impuls wyjściowy zapewniający wysoką jakość powierzchni obrabianej.

• Programowanie i pamięć:

  Możliwość przechowywania do 255 programów części (łącznie 4400 KB), edycja na pełnym ekranie, wsparcie dla niestandardowych instrukcji.

Sterownik CNC GSK928TD-L

Sterownik CNC GSK928TD-L do toczenia to zaawansowane urządzenie sterujące, które wykorzystuje 32-bitowy procesor o wysokiej wydajności oraz programowalny układ logiczny CPLD, zapewniając precyzyjne sterowanie ruchem. Dzięki interfejsowi zgodnemu ze stylem GSK928TE, obsługa jest wygodna, zwięzła i intuicyjna, co przekłada się na mocne funkcje i stabilną wydajność.

Najważniejsze cechy i zalety:

1. Precyzja i wydajność:

   • Oś X i Z z dokładnością do 0,001 mm oraz najwyższą prędkością interpolacji 15 m/min.
   • Minimalna jednostka instrukcji 0,001 mm.
   • Możliwość elektronicznego przełożenia przekładni w zakresie od (1 ~ 99999) / (1 ~ 99999).

2. Rozbudowane interfejsy:

   • 23 wejścia/wyjścia interfejsu z możliwością definiowania różnych urządzeń poprzez interfejs I/O.
   • Obsługa 16 pozycji pod głowicą rewolwerową oraz innych funkcji pomocniczych, takich jak wrzeciono, chłodzenie, automatyczne smarowanie.

3. Zaawansowane możliwości obróbki:

   • Promień obróbki łuku kołowego do 11 metrów.
   • Funkcja płynnej interpolacji z dużą szybkością i krótką linią prostą.
   • Wysokowydajny system przetwarzania zapewnia stabilny impuls wyjściowy, co przekłada się na jednolitą teksturę powierzchni obrabianej.

4. Bezpieczeństwo:

   • Funkcje podwójnego miękkiego zabezpieczenia ograniczającego.
   • Różne opcje bezpieczeństwa, w tym funkcja detekcji niskiego ciśnienia i blokady parametrów.

5. Funkcje kompensacji i elastyczność:

   • Kompensacja luzu, długości narzędzia oraz promienia frezu.
   • Możliwość modyfikacji kompensacji frezu w trybie automatycznym.
   • Obsługa niestandardowych instrukcji oraz przełączników nożnych do kontrolowania osprzętu.

6. Interfejsy i zarządzanie:

   • Interfejs USB do obsługi i aktualizacji systemu.
   • Funkcja hasła wieloparametrowego i blokady parametrów.

7. Obsługa programów:

   • Program do edycji na pełnym ekranie z możliwością przechowywania 255 programów części, o łącznej pojemności 4400 KB.
   • Synchroniczne wykonywanie wielu instrukcji w celu poprawy wydajności.

8. Języki i konwersje:

   • Obsługa jednostek metrycznych i konwersja interfejsu między językiem chińskim, angielskim, rosyjskim i tureckim.

Sterownik GSK928TD-L wyróżnia się wysoką precyzją, elastycznością i zaawansowanymi funkcjami, co czyni go idealnym wyborem do zaawansowanych zastosowań CNC w toczeniu.

✅ Dane techniczne:

• Model: 210x400
• Skok nad łożem: Ø210 mm
• Odległość między kłami: 400 mm
• Szerokość łoża: 100 mm
• Otwór wrzeciona: Ø21 mm (stożek MT3)
• Zakres obrotów wrzeciona: 100–3000 obr./min
• Przesuw osi X / Z: 60 mm / 250 mm
• Prędkość posuwu X / Z: 1000 mm/min
• Szybki posuw X / Z: 250 mm/min / 500 mm/min
• Liczba pozycji narzędzi: 4
• Główny silnik: Serwo, 1,8 kW
• Moment obrotowy X / Z: 2 Nm
• Dokładność pozycjonowania: ±0,010 mm
• Skok konika: 50 mm (stożek MT2)

Wymiary:

• Szerokość - 1150 mm
• Głębokość - 680 mm
• Wysokość - 1270 mm
• Waga - 240kg

Wymiary do transportu:

• Szerokość - 1220 mm
• Głębokość - 750 mm
• Wysokość - 1400 mm

✅Standardowe wyposażenie:

• Sterownik CNC GSK928TD-L
• Serwosilnik główny
• 4-pozycyjna głowica narzędziowa
• Uchwyt samocentrujący 3-szczękowy
• Ręczny układ smarowania
• System chłodzenia (skrzynka na wodę chłodzącą)
• Lampa robocza
• Podstawa tokarki
• Konik
• Koło ręczne
• Przycisk awaryjny oraz główny wyłącznik
• Zestaw noży tokarskich 8 mm (7 szt.)
• Skrzynka narzędziowa z akcesoriami

FreeCAD:

Aby rozpocząć pracę z naszą tokarką CNC, serdecznie zachęcamy do pobrania darmowego programu FreeCAD, który umożliwi Ci łatwe tworzenie projektów i w pełni wykorzysta potencjał naszego urządzenia.https://www.freecad.org/index.php?lang=pl

✅Dlaczego warto?

Zakup tokarki CNC 210x400 to inwestycja w niezawodne, precyzyjne i łatwe w obsłudze narzędzie, które sprawdzi się zarówno w produkcji jednostkowej, jak i seryjnej. Maszyna łączy kompaktowe wymiary z pełną funkcjonalnością systemu CNC, co czyni ją idealnym wyborem do warsztatów o ograniczonej przestrzeni. Dzięki zasilaniu 230V oraz intuicyjnemu sterownikowi GSK928TD-L, urządzenie może być obsługiwane przez operatorów bez zaawansowanego szkolenia, jednocześnie zapewniając wysoką jakość i powtarzalność obróbki. Dodatkowo, bogate wyposażenie standardowe pozwala rozpocząć pracę od razu po instalacji – bez konieczności ponoszenia dodatkowych kosztów. To uniwersalne i ekonomiczne rozwiązanie dla firm, które stawiają na jakość, efektywność i elastyczność produkcji.

System kontrolerów GSK928 TD-L

Ręczny uchwyt 3-szczękowy

4-pozycyjna elektryczna głowica rewolwerowa

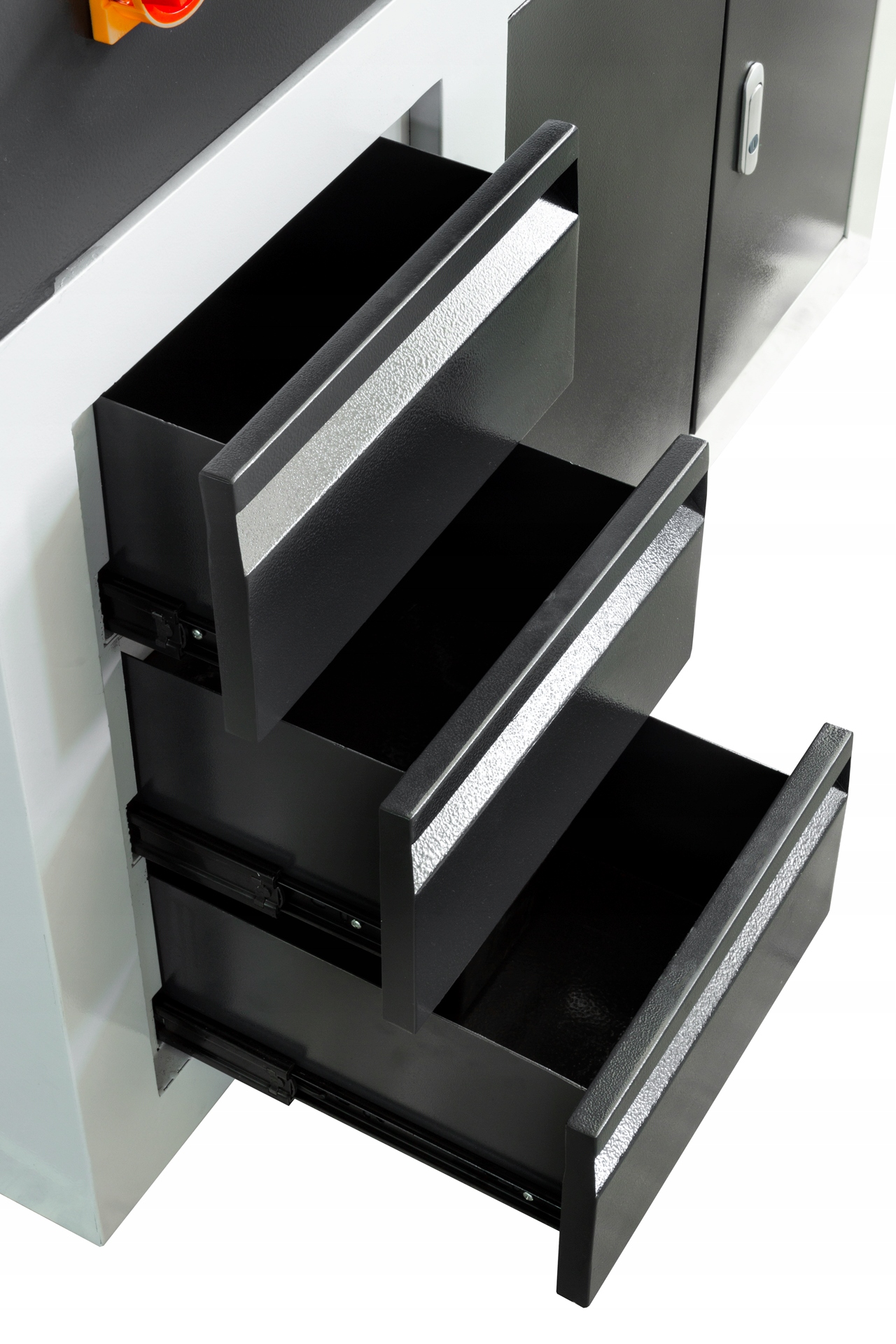

Szuflady na narzędzia.

Interfejs USB
